EGS21 P-80-24-B 規格參數

1. 產品系列與類型

系列型號：EGS21

產品類型：電動繼電式儀表

測量對象：壓力

2. 關鍵量程

壓力：80 psi

對應單位換算：552 kPa / 5.52 bar

3. 電氣規格

電源電壓：24V 直流系統

輸出類型：霍爾效應開關，沉降輸出（輸出接地信號）

輸出電流：300mA 恒定電流

飽和輸出電壓：1.3 - 2.3V @ 25°C

觸發方式：遞減觸發

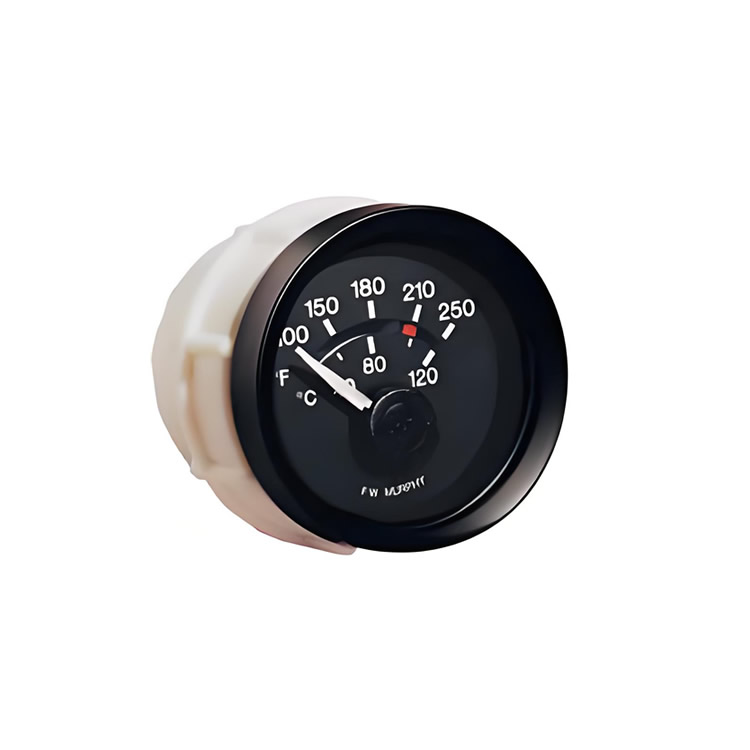

4. 結構與外觀

表框：SAE型，低處理不銹鋼

外殼：聚酯（PBT），防撞擊、防水

鏡面：防紫外線，透明玻璃鑲嵌

刻度盤：

黑底，白色刻度

背光啟動后刻度顯示為紅色

鏡帶設計，消除視覺誤差

5. 環境適應性

工作溫度：-40°C 至 +85°C

存儲溫度：-60°C 至 +85°C

環境防護：符合 SAE J1810 標準

耐環境性：適用于潮濕、高/低溫、強腐蝕等惡劣環境

6. 保護功能

過壓保護：可承受 200% 標稱電壓持續 5 分鐘

反接保護：在工作溫度范圍內可無限時承受電源反接

EGS21 P-80-24-B 是一款專為24V系統設計的80 psi量程壓力儀表，具備繼電器輸出、鏡帶顯示、全面的電氣與環境防護特性，適用于工程機械等嚴苛工業環境。
