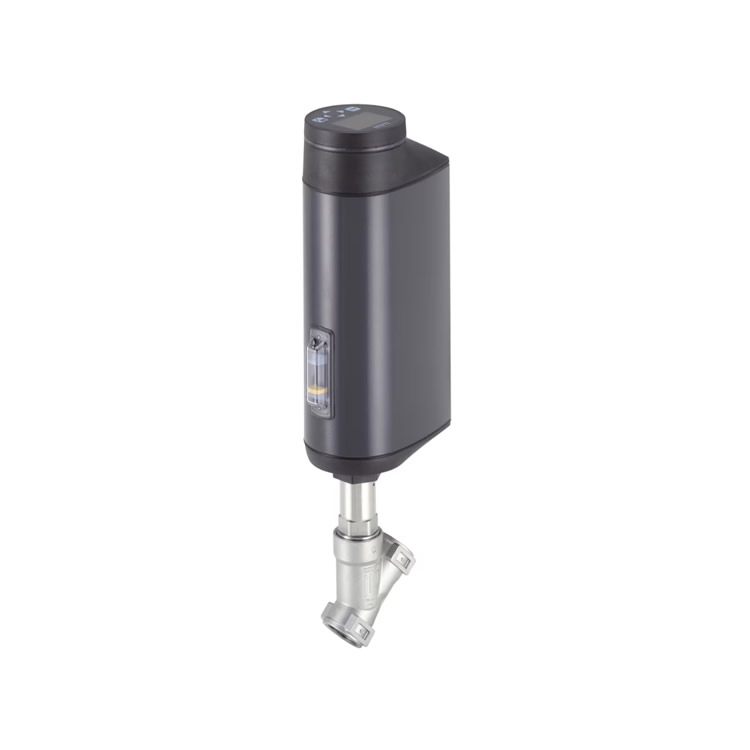

burkert 電動式2通角座控制閥 3360

一、基礎參數

類別 規格

型號 Type 3360

類型 電動兩通角座控制閥

公稱通徑 DN 15~65 / NPS ?~2 ?

公稱壓力 PN 25 (DIN EN 1333) / Class 150 (DIN EN 1759)

執行器尺寸 AG2（公稱力 1300/2500 N） / AG3（公稱力 7700/10000 N）

安全位置設置 帶SAFEPOS儲能包：開/關/可編程位置；無儲能包：鎖定最后位置

流量方向 逆關閉方向（閥座下方）

控制器類型 定位器或過程控制器（可選）

重量 AG2：≤5.5 kg；AG3：≤16 kg（含閥體）

二、性能參數

1. 流體特性

? 工作壓力：0~25 bar(g)（真空版可選-0.9 bar(g)）

? Kvs值：5.0~90 m3/h（詳見流體數據表）

? 流量特性：修正等百分比（理論可調比50:1）

? 閥座泄漏等級（DIN EN 60534-4）：

  ? 金屬密封（不銹鋼）：Class III/IV，適用溫度-40~230°C

  ? 軟密封（PTFE/PEEK）：Class VI，PTFE適用≤130°C，PEEK適用≤230°C

? 關閉時間：AG2: 2.3~6.6 s；AG3: 8.7 s

? 行程速度：AG2（1300N）6 mm/s；AG2（2500N）4 mm/s；AG3（7700/10000N）3 mm/s

2. 電氣特性

? 工作電壓：24 V DC ±10%（最大紋波10%）

? 工作電流：AG2 ≤3 A（含儲能包充電電流）；AG3 ≤5 A

? 待機功耗：2~5 W

? 防護等級：IP65/IP67（NEMA 4X）

? 環境溫度：-25~65℃（無附加模塊時）
